SMD диодын үндэс: Төрөл, код, дулааны гүйцэтгэл, туршилтыг ойлгох
2026-05-13 149

SMD диодууд нь орчин үеийн электрон хэлхээнд цахилгаан гүйдлийн чиглэлийг хянадаг жижиг хагас дамжуулагч бүрэлдэхүүн хэсэг юм.Эдгээр нь ухаалаг гар утас, хурдан цэнэглэгч, автомашины систем, холбооны тоног төхөөрөмж зэрэг төхөөрөмжүүдэд өргөн хэрэглэгддэг, учир нь тэдгээр нь компакт ПХБ зохион байгуулалт, өндөр хурдны үр ашигтай ажиллагааг дэмждэг.Өөр өөр төрлийн SMD диодууд нь цахилгаан хувиргах, хүчдэлийн зохицуулалт, хэт гүйдлийн хамгаалалт, дохио сэлгэх зэрэг чухал үүргийг гүйцэтгэдэг.Тэдний цахилгааны байдал, дулааны гүйцэтгэл, багцын дизайныг ойлгох нь найдвартай, үр ашигтай цахим системийг бий болгоход чухал ач холбогдолтой.

Каталог

SMD диод гэж юу вэ?

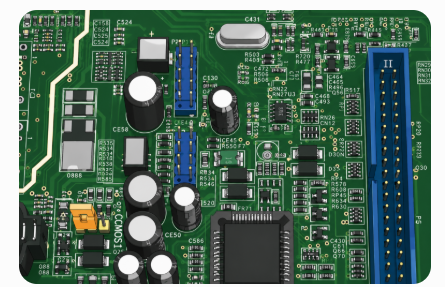

Гадаргуугаар холбох төхөөрөмж (SMD) диодууд нь орчин үеийн электрон хэлхээнд цахилгаан гүйдлийн чиглэлийг хянахад ашигладаг авсаархан хагас дамжуулагч бүрэлдэхүүн хэсэг юм.Хэвлэмэл хэлхээний самбарт (ПХБ) залгасан утсыг ашигладаг уламжлалт нүхтэй диодуудаас ялгаатай нь SMD диодууд нь ПХБ-ийн гадаргуу дээр шууд угсардаг. Гадаргуу дээр суурилуулах технологи (SMT).

Үндсэндээ SMD диодууд нь нэг талын цахилгаан хавхлага шиг ажилладаг.Эдгээр нь эмзэг электрон эд ангиудыг гэмтээж болзошгүй урвуу гүйдлийг хааж, нэг чиглэлд гүйдэл урсахыг зөвшөөрдөг.

SMD диодууд нь a дамжуулан ажилладаг PN уулзварын хагас дамжуулагчийн бүтэц, урагш болон урвуу хазайлттай нөхцөлд цахилгаан дамжуулалтыг хянадаг.Диодын төрлөөс хамааран тэд хувьсах гүйдлийн тогтмол гүйдлийн залруулалт, хүчдэлийн зохицуулалт, урвуу туйлшралын хамгаалалт, цахилгаан гүйдэл (ESD) дарах, өндөр хурдны дохио солих, RF-ийн давтамжийг хянах зэрэг хэд хэдэн чухал хэлхээний функцийг гүйцэтгэдэг.

SMD диодууд нь авсаархан багц, богино цахилгаан замыг ашигладаг тул орчин үеийн ПХБ загварт шилжих гүйцэтгэл, дохионы бүрэн бүтэн байдал, ерөнхий цахилгаан үр ашгийг сайжруулахад тусалдаг.

SMD диод хэрхэн ажилладаг ба туйлшралыг хэрхэн тодорхойлох вэ

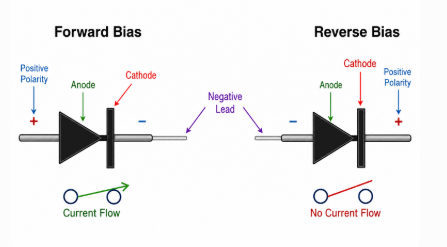

Зураг 2. Гүйдлийн урсгалын төлөвийг харуулсан диодын урагш ба урвуу хазайлт

Гадаргуугаар холбох төхөөрөмж (SMD) диодууд нь хэлхээний самбарын гадаргуу дээр шууд суурилуулсан жижиг электрон эд ангиуд юм.Энгийн диодын нэгэн адил тэд эсрэг чиглэлд гүйдлийг хааж, зөвхөн нэг чиглэлд цахилгаан гүйдэл урсахыг зөвшөөрдөг.Энэхүү нэг талын гүйдлийн урсгал нь хэлхээг хамгаалж, хувьсах гүйдлийг тогтмол гүйдэл болгон хувиргаж, электрон төхөөрөмжүүдийн хүчдэлийг хянадаг.

SMD диод нь хоёр терминалтай: анод (+) болон катод (−).Анодыг холбосон үед а эерэг хүчдэл ба катодыг a сөрөг хүчдэл, диод нь урагшаа чиглэж, гүйдэл дамжин өнгөрөх боломжийг олгодог.Хэрэв урвуу холболттой бол энэ нь урвуу чиглэлтэй болж, гүйдлийн урсгалыг блоклодог.

SMD диодын туйлшралыг тодорхойлох нь чухал бөгөөд учир нь буруу суурилуулалт нь хэлхээг ажиллуулах эсвэл бүрэлдэхүүн хэсгүүдийг гэмтээхээс сэргийлдэг.Ихэнх SMD диодууд нь катодын талыг харуулсан тэмдэглэгээтэй байдаг.

Туйлшралыг тодорхойлох нийтлэг аргууд нь:

• Туузан эсвэл судалтай тэмдэглэгээ: Нэг талын шугам эсвэл судал нь ихэвчлэн катодын (−) терминалыг тэмдэглэдэг.

• ПХБ дээрх хэвлэсэн тэмдэгтүүд: Хэлхээний самбарууд нь ихэвчлэн чиг баримжаа заадаг диодын тэмдгийг харуулдаг.

• Багц кодууд: Зарим SMD диодууд нь мэдээллийн хуудас ашиглан шалгаж болох үсэг тоон тэмдэглэгээг ашигладаг.

• Мультиметрийн диодын туршилт: Диод горимд байгаа мультиметр нь гүйдлийн чиглэлийг шалгах замаар анод болон катодыг тодорхойлох боломжтой.

SMD диодын нийтлэг төрлүүд ба тэдгээрийн хэрэглээ

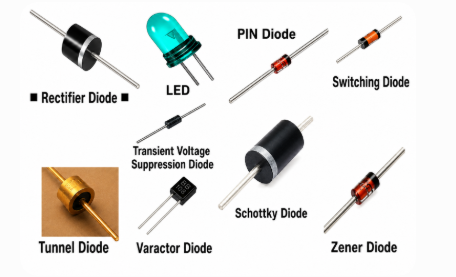

Зураг 3. Цахим хэлхээнд хэрэглэгддэг нийтлэг диодын төрлүүд

SMD диодууд нь хэд хэдэн төрөлжсөн төрөл байдаг бөгөөд төрөл бүр нь электрон хэлхээнд тодорхой цахилгаан функцийг гүйцэтгэх зориулалттай.Тэдний үүрэг нь гүйдлийг засах, хүчдэлийн зохицуулалт, хэт их хүчдэлийг дарах, дохио сэлгэх, гэрэл илрүүлэх, RF-ийн тааруулах зэрэг орно.

Шулуутгагч диодууд: Шулуутгагч SMD диод нь хувьсах гүйдлийг (AC) шууд гүйдэл (DC) болгон хувиргадаг.Тогтвортой тогтмол гүйдлийн гаралт шаардлагатай үед тэдгээрийг цахилгаан хувиргах хэлхээнд ихэвчлэн ашигладаг.

Шоттки диодууд: Schottky SMD диодууд нь бага гүйдлийн хүчдэл, хурдан солих шинж чанараараа алдартай.Эдгээрийг ихэвчлэн өндөр үр ашигтай цахилгаан хэлхээ, хурдан шилжих электрон системд ашигладаг.

Зенер диодууд: Zener SMD диодууд нь урвуу эвдрэлийн горимд ажиллах замаар хүчдэлийг зохицуулдаг.Эдгээр нь хүчдэлийн түвшинг тогтвортой байлгаж, мэдрэмтгий бүрэлдэхүүн хэсгүүдийг хэт хүчдэлийн нөхцлөөс хамгаалахад тусалдаг.

Шилжүүлэгч диодууд: Шилжүүлэгч SMD диодууд нь тоон болон өндөр давтамжийн дохионы хэлхээнд хурдан шилжих үйл ажиллагаанд зориулагдсан.Тэдний хурдан хариу өгөх хугацаа нь дохионы чиглүүлэлтийн гүйцэтгэлийг сайжруулахад тусалдаг.

TVS (Transient Voltage Supression) диодууд: TVS SMD диодууд нь хэлхээг хүчдэлийн гэнэтийн огцом өсөлт, цахилгаан статик цэнэггүйдэл (ESD) болон хагас дамжуулагчийн бүрэлдэхүүн хэсгүүдийг гэмтээж болзошгүй түр зуурын өсөлтөөс хамгаалдаг.

Гэрэл ялгаруулах диод (LED): SMD LED нь гэрэлтүүлэг, дэлгэцийн индикатор, арын гэрэлтүүлгийн системд зориулж цахилгаан энергийг харагдахуйц гэрэл болгон хувиргадаг.

Фотодиодууд: Фотодиодууд нь ирж буй гэрлийг цахилгаан гүйдэл болгон хувиргадаг ба оптик мэдрэгч, гэрэл илрүүлэх системд ихэвчлэн ашиглагддаг.

Варактор (Варикоп) диодууд: Varactor SMD диодууд нь RF болон холбооны хэлхээн дэх тааруулах давтамжийг тохируулахад тусалдаг хүчдэлийн удирдлагатай конденсаторын үүрэг гүйцэтгэдэг.

Тунелийн диодууд: Tunnel SMD диодууд нь богино долгионы зуух, осциллятор болон дэвшилтэт RF системд ашиглагддаг өндөр хурдны хагас дамжуулагч төхөөрөмж бөгөөд тэдгээрийн маш хурдан шилжих шинж чанартай байдаг.

SMD диодын үндсэн төрлүүдийн харьцуулсан шинжилгээ

Онцлог	Шулуутгагч	Шоттки	Зенер	ТВС
Үндсэн функц	AC/DC хувиргах	Хурдан алдагдал багатай шилжих	Хүчдэл зохицуулалт	Хүчдэл хамгаалалт
Урагшаа Хүчдэл	Илүү өндөр	Бага	Дунд зэрэг	Өөр өөр байдаг
Шилжүүлж байна Хурд	Дунд зэрэг	Маш хурдан	Дунд зэрэг	Гайхалтай хурдан
Хүч Үр ашиг	Дунд зэрэг	Өндөр	Дунд зэрэг	Хамгаалалтад чиглэсэн
Урвуу Задаргааны хэрэглээ	Үгүй	Үгүй	Тиймээ	Тиймээ
Нийтлэг Аж үйлдвэрийн хэрэглээ	Хүч хангамж	Цэнэглэгч, SMPS	Хүчдэлийн төмөр замууд	Автомашин, USB

Шоттки диодууд Өндөр давтамжийн сэлгэн залгах хэлхээнд ихэвчлэн илүүд үздэг, учир нь тэдгээрийн бага дамжуулалтын хүчдэл, бараг тэгтэй тэнцэх сэргээх хугацаа нь эрчим хүчний алдагдал болон дулааны үйлдвэрлэлийг багасгахад тусалдаг.Тэдний хурдан шилжих шинж чанар нь авсаархан электрон системүүдийн үр ашгийг сайжруулдаг.

Компакт DC-DC хувиргагчид Schottky диодууд нь ердийн Шулуутгагч диодуудаас бага эрчим хүчний алдагдлыг үүсгэдэг, учир нь тэдгээрийн бага урагшлах хүчдэл нь тасралтгүй залгах үед дулаан үүсэхийг бууруулдаг.

Зенер диодууд Тогтвортой хүчдэлийн зохицуулалт, хяналттай урвуу эвдрэлийн ажиллагаа шаардлагатай үед үндсэндээ ашиглагддаг. TVS диодууд, эсрэгээр нь түр зуурын дарангуйлал болон хүчдэлийн огцом өсөлт болон ESD-ийн үйлдлээс хурдан хамгаалахад зориулагдсан.

Стандарт Шулуутгагч диодууд нь хэт хурдан сэлгэн залгах үйл ажиллагаа тийм ч чухал биш AC-аас DC-д ерөнхий хувиргахад илүү тохиромжтой.

SMD диодын тэмдэглэгээний кодууд

SMD диодыг тодорхойлох нь уламжлалт нүхний бүрэлдэхүүн хэсгүүдийг тодорхойлохоос илүү хэцүү байдаг.Гадаргуугаар холбох төхөөрөмж (SMD) диодууд нь ПХБ-ийн зайг хэмнэх зориулалттай тул үйлдвэрлэгчид зөвхөн хэвлэдэг. богино үсэг тоон тэмдэглэгээ багц дээр бүтэн хэсгийн дугаарын оронд.Эдгээр тэмдэглэгээ нь дараах байдлаар харагдаж болно цөөн үсэг, тоо, эсвэл тэмдэг үйлдвэрлэгчид өөр өөр байдаг.

Яагаад SMD диодууд тэмдэглэгээний код ашигладаг вэ?

Багцын хэмжээ хязгаарлагдмал тул SMD диодууд нь бүрэн загварын дугаараас илүүтэйгээр зөвхөн товчилсон танигчийг агуулдаг.Эдгээр тэмдэглэгээ нь дараахь зүйлийг илэрхийлж болно.

• Төхөөрөмжийн цуврал

• Цахилгааны шинж чанар

• Үйлдвэрлэлийн багцын мэдээлэл

• Үйлдвэрлэгчийн тодорхойлолт

• Туйлшралын чиг баримжаа

Бүх үйлдвэрлэгчдэд бүх нийтийн тэмдэглэгээний систем байдаггүй.Жишээлбэл, A7 гэх мэт код нь үйлдвэрлэгч эсвэл багцын төрлөөс хамааран өөр өөр бүрэлдэхүүн хэсгүүдийг илэрхийлж болно.V ariat ион учраас тэмдэглэгээг зөвхөн хэвлэсэн код дээр тулгуурлахын оронд багцын хэмжээс болон мэдээллийн хуудасны мэдээллийг ашиглан баталгаажуулах хэрэгтэй.

Нийтлэг SMD диодын тэмдэглэгээний кодын жишээ

1N4148W нь өндөр хурдтай сэлгэн залгах програмуудад хамгийн өргөн хэрэглэгддэг SMD дохионы диодуудын нэг юм.Тэмдэглэгээний ердийн жишээнд T4, A2, A7 багтдаг бол нийтлэг хэрэглээнд дохио боловсруулах, өндөр хурдтай шилжих хэлхээ, логик интерфэйс, хамгаалалтын хэлхээ орно.Олон үйлдвэрлэгчид 1N4148W үйлдвэрлэдэг тул тэмдэглэгээний кодууд өөр байж болно.Багцын хэмжээ нь ихэвчлэн таних нэмэлт мэдээлэл өгдөг.

SS14 Schottky диод

SS14 нь бага хүчдэлийн уналт, хурдан шилжих хурдаараа алдартай Schottky хаалт Шулуутгагч юм.Ердийн багцын тэмдэглэгээнд SS14 ба S4 орно.Гол үзүүлэлтүүд нь урвуу хүчдэлийн 40V, гүйдлийн 1А багтаамж, үр ашгийг дээшлүүлж, эрчим хүчний алдагдлыг багасгадаг шууд хүчдэлийн уналт багатай.Нийтлэг хэрэглээнд DC-DC хувиргагч, тэжээлийн хангамж, батерейг цэнэглэх систем орно.SS14 диодыг ихэвчлэн авсаархан цахилгаан хэлхээнд сонгодог бөгөөд үр ашиг, дулааныг багасгах нь дизайны чухал ач холбогдолтой юм.

BZT52 Zener диодын цуврал

BZT52 гэр бүл нь хүчдэлийн зохицуулалт, хамгаалалтад ашиглагддаг авсаархан Zener диодуудыг агуулдаг.Ердийн тэмдэглэгээ нь хүчдэлийн зэрэглэлээс хамаарч өөр өөр байдаг бөгөөд 2A, 5B, C2 зэрэг нийтлэг жишээнүүд байдаг.Түгээмэл хэрэглээнд хүчдэлийн лавлагааны хэлхээ, хэт хүчдэлийн хамгаалалт, дохионы тохируулга орно.Тэмдэглэгээний схем нь үйлдвэрлэгчдийн хооронд ихээхэн ялгаатай байж болох тул мэдээллийн хуудсыг ашиглан бүрэлдэхүүн хэсгийг шалгахыг зөвлөж байна.

BAT54 Schottky диод

BAT54 цуврал нь зөөврийн цахилгаан хэрэгсэлд алдаршсан, учир нь түүний хүчдэл бага, багцын хэмжээ бага байдаг.Тэмдэглэгээний нийтлэг жишээнд KL болон L4 багтдаг бол програмууд нь зөөврийн төхөөрөмж, RF хэлхээ, дохионы чиглүүлэлт, батерейгаар ажилладаг электроникийг агуулдаг.

SMD диодын багцын хэмжээ ба дулааны дизайн

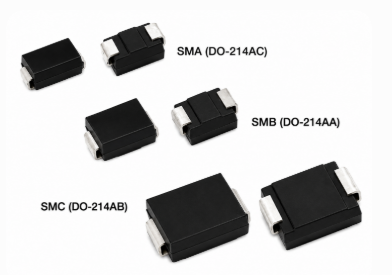

Зураг 4. Ердийн SMD диодын багцын хэмжээ: SMA, SMB болон SMC

SMD диодын багцын хэмжээ нь одоогийн ажиллах чадвар, дулааны тархалт, ПХБ-ийн найдвартай байдал, сэлгэн залгах тогтвортой байдал, урт хугацааны цахилгаан гүйцэтгэлд шууд нөлөөлдөг.Зөв багцыг сонгох нь зөвхөн нэг бүрэлдэхүүн хэсгийг ПХБ-д суулгах асуудал биш юм.Сав баглаа боодлын хэмжээ нь дулааны менежментийн чухал хүчин зүйл бөгөөд учир нь дулааны хяналт муу байх нь уулзварын температурыг нэмэгдүүлж, үр ашгийг бууруулж, эд ангиудын ашиглалтын хугацааг богиносгодог.

ПХБ-ийн зай хязгаарлагдмал авсаархан, бага чадалтай загварт зориулж жижиг диодын багцуудыг ихэвчлэн сонгодог.Том савлагаа нь өндөр гүйдэл болон эрчим хүчний хэрэглээнд илүү тохиромжтой, учир нь тэдгээр нь дулааны гүйцэтгэлийг сайжруулж, илүү их дулаан ялгаруулах чадварыг өгдөг.

Багц	Хамгийн их гүйдэл	Дулааны гүйцэтгэл	Ердийн хэрэглээ
SOD-523	Маш бага	Хязгаарлагдмал	Дохио шилжих
SOD-323	Бага	Дунд зэрэг	Жижиг логик хэлхээнүүд
SOD-123	Дунд зэрэг	Илүү сайн	Зенер/шулуутгагч
SMA	Дунд-өндөр	Сайн байна	Хүч залруулах
ЖДҮ	Өндөр	Хүчтэй	ТВС хамгаалалт
SMC	Маш өндөр	Маш сайн	Аж үйлдвэрийн хүч

Багцын хэмжээ ихсэх тусам дулаан дамжуулах боломжтой гадаргуугийн талбай нэмэгддэг.SMA, SMB, SMC зэрэг том багцууд нь ПХБ-ийн зэсийн хэсгүүдэд дулааныг илүү үр дүнтэй тарааж, тасралтгүй гүйдлийн ачаалалд илүү тогтвортой ажиллах боломжийг олгодог.SOD-523, SOD-323 гэх мэт жижиг багцууд нь ПХБ-ийн зай бага эзэлдэг боловч ерөнхийдөө дулаан ялгаруулах чадвар багатай бөгөөд дулааны дизайныг илүү нарийвчлалтай шаарддаг.

Дулааны дизайн нь өндөр гүйдлийн болон өндөр давтамжийн хэлхээнд улам бүр чухал болж байна, учир нь хэт халалт нь уулзварын температурыг нэмэгдүүлж, урт хугацааны найдвартай байдлын асуудал үүсгэдэг.Ашиглалтын өндөр температур нь үр ашгийг бууруулж, алдагдсан гүйдлийг нэмэгдүүлж, хагас дамжуулагчийн хөгшрөлтийг хурдасгаж, эд ангиудын дутуу эвдрэх эрсдэлийг нэмэгдүүлдэг.

ПХБ-ийн зохион байгуулалт нь диодын температурт хүчтэй нөлөөлдөг.Хагас дамжуулагчийн уулзвар дотор үүссэн дулааныг ПХБ-ийн зэсийн давхаргад үр ашигтайгаар шилжүүлэх ёстой.Диодын дэвсгэрт холбосон том зэс цутгах нь дулааныг илүү өргөн талбайд тарааж, орон нутгийн халуун цэгүүдийг багасгахад тусалдаг.Компакт ПХБ-ийн зохион байгуулалтад зэсийн талбай хангалтгүй байгаа нь зохих үнэлгээтэй диодуудыг өндөр температурт ажиллуулахад хүргэдэг.

Өндөр хүчин чадалтай загварт дулааны гүйцэтгэлийг ихэвчлэн зэсийн өргөн хүрээ, том зэс онгоц, дулаан дамжуулагч, олон давхаргат ПХБ бүтэц, агаарын урсгалыг оновчтой болгох замаар сайжруулдаг.Эдгээр аргууд нь уулзварын температурыг бууруулж, тасралтгүй ажиллагааны явцад аюулгүй ажиллагааны нөхцлийг хадгалахад тусалдаг.

Өөр нэг чухал зүйл бол дулааны бууралт.Мэдээллийн хуудасны гүйдлийн үнэлгээг ихэвчлэн хяналттай лабораторийн нөхцөлд, ихэвчлэн 25°C орчны температурт хэмждэг.Бодит үйл ажиллагааны температур нэлээд өндөр байж болно.Температур өсөхийн хэрээр диодын аюулгүй гүйдлийн чадвар буурч, гүйдэл болон дулааны стресс нэмэгддэг.Тохиромжтой дулааны хязгаартай дизайн хийх нь тогтвортой байдал, урт хугацааны найдвартай байдлыг хадгалахад тусалдаг.

Тиймээс SMD диодын багцыг сонгохдоо хүчдэл ба гүйдлийн зэрэглэлийг тохируулахаас илүүтэй байх ёстой.Багцын хэмжээ, дулааны эсэргүүцэл, ПХБ-ийн зэсийн талбай, үйл ажиллагааны нөхцөл зэрэг нь диод нь үйл ажиллагааны бодит нөхцөлд тогтвортой, найдвартай ажиллагааг хангаж чадах эсэхийг тодорхойлохын тулд хамтран ажилладаг.

SMD диодыг сонгох цахилгааны үндсэн параметрүүд

Параметр	Тодорхойлолт	Ач холбогдол
Урвуу Хүчдэл (Vr)	Хамгийн их урвуу хүчдэл	Урьдчилан сэргийлдэг эвдрэл
Урагшаа Хүчдэл (Vf)	Хүчдэл буурах дамжуулах явцад	нөлөөлдөг үр ашиг, дулаан үйлдвэрлэх
Нэвчилт Одоогийн (IR)	Урвуу одоогийн алдагдал	хувьд чухал бага чадлын хэлхээнүүд
Сэргээх хугацаа (trr)	Шилжүүлж байна нөхөн сэргээх хурд	хувьд чухал өндөр давтамжийн ажиллагаа
Уулзвар Багтаамж (Cj)	Хадгалсан төлбөр терминалуудын хооронд	RF-д нөлөөлдөг болон шилжих гүйцэтгэл
Хамгийн их Холболтын температур (Tj)	Хамгийн өндөр аюулгүй үйл ажиллагааны температур	Урьдчилан сэргийлдэг дулааны гэмтэл

Цахилгааны параметрүүдийг буруу сонгох нь хэт халалт, тогтворгүй ажиллагаа, хэт их эрчим хүчний алдагдал, үр ашиг буурах, дулааны алдагдал, эд ангиудын дутуу эвдрэлд хүргэж болзошгүй.Параметрийн зөв сонголт нь хэлхээний найдвартай байдал, дулааны тогтвортой байдал, эрчим хүчний хэмнэлт, урт хугацааны электрон гүйцэтгэлийг дэмжихэд тусалдаг.

Урагшаа хүчдэл (Vf)

Урагш чиглэсэн хүчдэл нь диодоор гүйдэл гүйх үед хэр их хүчдэл алдагдахыг тодорхойлдог.

Диодын төрөл	Ердийн урагшлах хүчдэл
Шоттки Диод	0.2V–0.4V
Цахиур Шулуутгагч диод	0.7V–1.1V

Дамжуулах явцад бага хэмжээний цахилгаан энерги дулаан болж хувирдаг тул бага урагшлах хүчдэл нь эрчим хүчний үр ашгийг шууд сайжруулдаг.Энэ нь дулааны удирдлагын зай хязгаарлагдмал авсаархан электроникийн хувьд онцгой ач холбогдолтой болдог.

Шоттки диодууд нь хүчдэлийн уналт багасч, хурдан сэлгэдэг тул өндөр үр ашигтай цахилгаан хэлхээнд ихэвчлэн сонгогддог.Стандарт цахиур Шулуутгагч нь зарим хэрэглээнд урвуу хүчдэлийг илүү сайн тэсвэрлэж, алдагдлыг багатай болгодог.

Доод хүчдэл нь дулааны даралтыг бууруулж, үр ашгийг дээшлүүлж, уулзварын температурыг бууруулж, эд ангиудын ашиглалтын хугацааг уртасгадаг.

Эрчим хүчний зарцуулалтын хамаарал:

P=V_е×I

Урд хүчдэлийн багахан бууралт ч гэсэн өндөр гүйдлийн электрон систем дэх эрчим хүчний алдагдлыг ихээхэн бууруулж чадна.

Урвуу хүчдэл (Vr)

Урвуу хүчдэлийн үнэлгээ нь цахилгаан эвдрэл гарахаас өмнө диодын аюулгүй тэсвэрлэх хамгийн их урвуу хүчдэлийг тодорхойлдог.Хэрэв хэрэглэсэн урвуу хүчдэл нь нэрлэсэн хязгаараас хэтэрсэн бол диод нь нуранги эвдэрч, хэт их гүйдэл алдагдах, хагас дамжуулагчийн байнгын гэмтэл, хүчдэлийн өсөлтийн үед ПХБ-ийн гэмтэл гарч болзошгүй.

Урвуу хүчдэлийн үнэлгээг ихэвчлэн түр зуурын ашиглалтын нөхцөлд найдвартай байдлыг хангахын тулд нэмэлт аюулгүй байдлын хязгаараар сонгодог.Урвуу хүчдэлийн хэмжээ хангалтгүй байгаа нь урт хугацааны найдвартай байдлын асуудал болон талбайн гэнэтийн эвдрэлийн эрсдлийг нэмэгдүүлдэг.

Нэвчилтийн гүйдэл (IR)

Урвуу гүйдэл нь урвуу хэвийсэн үед диодоор дамжин урсах бага хэмжээний урвуу гүйдлийг хэлнэ.Хэдийгээр гүйдэл алдагдах нь ихэвчлэн маш бага боловч хэт их алдагдал нь батерейны ашиглалтын хугацааг бууруулж, зогсолтын үр ашгийг бууруулж, дулааны стрессийг нэмэгдүүлж, бага чадлын нарийн хэлхээнд нөлөөлдөг.

Температурын өсөлт, урвуу хүчдэл нэмэгдэж, хагас дамжуулагчийн хөгшрөлтийн үед алдагдал гүйдэл ерөнхийдөө нэмэгддэг.Нэвчилт багатай байх нь зөөврийн электрон төхөөрөмж, батарейгаар ажилладаг систем, IoT төхөөрөмж, эрчим хүчний хэмнэлттэй зогсолтын хэлхээнд онцгой чухал юм.

Schottky диодууд нь ердийн цахиурын шулуутгагчаас илүү их алдагдалтай байдаг, ялангуяа өндөр температурт ажилладаг.

Жишээ нь, Schottky диодууд нь бага хүчдэлтэй тул хурдан цэнэглэгчдэд маш сайн үр ашгийг өгдөг.Гэсэн хэдий ч өндөр температурт тэдгээрийн алдагдал өндөр байгаа нь батерейгаар ажилладаг системүүдийн зогсолтын үр ашгийг бага зэрэг бууруулж болзошгүй юм.

Батерейны урт удаан ажиллах ба зогсолтын горимд хамгийн бага эрчим хүчний хэрэглээг нэн тэргүүнд тавьдаг бага чадалтай электрон загварт энэ тохируулга чухал болж байна.

Сэргээх хугацаа (trr)

Сэргээх хугацаа нь диодыг урагш чиглүүлэхээс урвуу хэвийх рүү шилжүүлэхэд хэр хурдан зогсохыг хэмждэг.

Диодын төрөл	Ердийн нөхөн сэргээх хугацаа
Стандарт Шулуутгагч	2μs–30μs
Хурдан сэргээх Диод	50-500 ns
Шоттки Диод	Тэг дөхөж байна

Сэлгэх давтамж нэмэгдэхийн хэрээр нөхөн сэргээх хугацаа улам чухал болж байна.Стандарт Шулуутгагч диодууд нь бага давтамжийн тэжээлийн хангамжид ерөнхийдөө хүлээн зөвшөөрөгддөг боловч өндөр давтамжийн хэлхээнд хэт их шилжүүлэлтийн алдагдлыг үүсгэж болно.

Өндөр давтамжийн сэлгэн залгах тэжээлийн хангамжид удаан Шулуутгагч диодууд нь шилжих шилжилтийн үед урвуу сэргээх гүйдэл богино хугацаанд үргэлжилдэг тул нэмэлт сэлгэн залгах алдагдлыг үүсгэж болно.Хурдан сэргээгдэх ба Schottky диодууд нь эдгээр алдагдлыг бууруулж, дулааны үйлдвэрлэлийг бууруулж, хөрвүүлэгчийн ерөнхий үр ашгийг дээшлүүлэхэд тусалдаг.

Хурдан сэргээх болон Schottky диодыг ихэвчлэн тэжээлийн хангамж, хурдан цэнэглэгч, DC-DC хувиргагч, RF-ийн цахилгаан хэлхээ, өндөр давтамжийн үйлдвэрлэлийн системд шилжүүлэхэд илүүд үздэг.

Тэдний илүү хурдан солих үйлдэл нь сэлгэн залгах алдагдлыг бууруулж, дулааны үйлдвэрлэлийг бууруулж, үр ашгийг дээшлүүлж, EMI дуу чимээг бууруулж, дулааны тогтвортой байдлыг дэмждэг.

Гэсэн хэдий ч, Schottky диод нь өндөр температурт урвуу алдагдлын гүйдэл ихтэй байж болох бөгөөд үүнийг дулааны шаардлага өндөртэй орчинд анхаарч үзэх хэрэгтэй.

Холболтын багтаамж (Cj)

Холболтын багтаамж нь диодын терминалуудын хооронд хуримтлагдсан цахилгаан цэнэгийг илэрхийлдэг.Энэ параметр нь шилжих хурд, RF-ийн гүйцэтгэл, дохионы бүрэн бүтэн байдал, өндөр давтамжийн хэлхээний үйл ажиллагаанд шууд нөлөөлдөг.

Доод уулзварын багтаамж нь өндөр давтамжийн шилжүүлэлт, RF дохионы тогтвортой байдал, холбооны хэлхээний гүйцэтгэл, дохио боловсруулах нарийвчлалыг сайжруулахад тусалдаг.

Холболтын багтаамж нь RF холбооны систем, утасгүй электроник, дохио боловсруулах хэлхээ, өндөр хурдны дижитал системд онцгой ач холбогдолтой болдог.Хэт их багтаамж нь дохионы гажуудал, сэлгэх ажиллагааг удаашруулж, RF-ийн үр ашгийг бууруулж болзошгүй.

Холболтын хамгийн их температур (Tj)

Холболтын хамгийн дээд температурыг ихэвчлэн Tj гэж бичдэг бөгөөд диодын дотоод хагас дамжуулагчийн уулзварын хамгийн аюулгүй ажиллагааны температурыг тодорхойлдог.

Энэ параметр нь маш чухал бөгөөд учир нь дулааны зохицуулалт хангалтгүй тохиолдолд хүчдэл ба гүйдлийн үзүүлэлтүүд хүлээн зөвшөөрөгдөх боломжтой байсан ч диод амжилтгүй болж магадгүй юм.

Холболтын температур нэмэгдэхийн хэрээр диод алдагдсан гүйдэл нэмэгдэж, үр ашиг буурч, шууд хүчдэлийн тогтворгүй байдал, хагас дамжуулагчийн хөгшрөлт хурдасч, байнгын дотоод гэмтэл гарч болзошгүй.

Өндөр гүйдлийн SMD диодын хэрэглээнд уулзварын хэт их температур нь дулааны гүйлгээг өдөөж болно.Энэ нь температурын өсөлт нь алдагдсан гүйдэл болон эрчим хүчний зарцуулалтыг нэмэгдүүлж, улмаар илүү их дулааныг үүсгэж, уулзварын температурыг нэмэгдүүлэх үед тохиолддог.

Хэрэв дулааны урсгалыг хянахгүй бол диод гэнэт бүтэлгүйтэж, эргэн тойрон дахь ПХБ-ийн бүрэлдэхүүн хэсгүүдийг гэмтээж болно.

Холболтын хамгийн дээд температурын ойролцоо тасралтгүй ажиллах нь нэн даруй эвдрэл гарахгүй байсан ч эд ангиудын урт хугацааны ашиглалтын хугацааг богиносгодог.Өндөр температур нь хагас дамжуулагчийн элэгдлийн механизмыг хурдасгаж, урт хугацааны найдвартай байдлыг бууруулдаг.

Дулааны найдвартай байдлыг ихэвчлэн том диодын багц, илүү өргөн зэсийн ул мөр, илүү том ПХБ зэс цутгах, дулаан дамжуулалт, илүү сайн агаарын урсгал, одоогийн бууралтын арга техникийг ашиглан сайжруулдаг.

Дулааны зөв менежмент нь уулзварын температурыг аюулгүй байлгах, урт хугацааны найдвартай байдлыг сайжруулах, орчин үеийн электрон системүүдийн бүрэлдэхүүн хэсгүүдийн дутуу эвдрэлийн эрсдлийг бууруулахад тусалдаг.

Жишээлбэл, диодын мэдээллийн хуудас нь уулзварын хамгийн их температурыг 150 ° C, RθJA утгыг 90 ° C/W гэж зааж өгч болно.Эдгээр утгууд нь диод нь хүлээгдэж буй орчны температур болон эрчим хүчний зарцуулалтын нөхцөлд аюулгүй ажиллаж чадах эсэхийг тооцоолоход тусална.

SMD диодыг мультиметрээр хэрхэн шалгах вэ

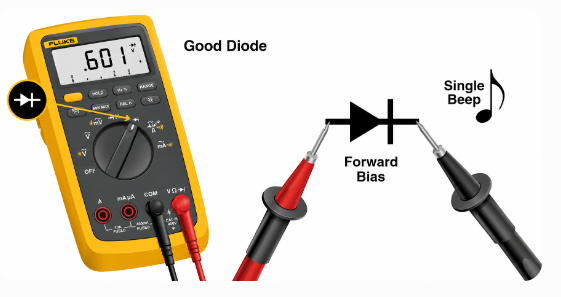

Зураг 5. SMD диодыг мультиметрээр турших

a-тай SMD диодыг турших мультиметр Богино холболт, нээлттэй хэлхээ, гоожсон гэмтэл, дулааны гэмтэл зэрэг нийтлэг асуудлуудыг тодорхойлоход тусалдаг.Буруу хэмжилт нь оношийг буруу оношлох эсвэл санамсаргүй тохиолдлын ПХБ-ыг гэмтээж болзошгүй тул туршилтын зөв журам нь чухал юм.

Туршилт хийхээс өмнө аюулгүй байдлын урьдчилан сэргийлэх арга хэмжээ

Диодын хэмжилт хийхээс өмнө:

1. Эрчим хүчийг хэлхээнээс салгаж, тусгаарлана

2. ПХБ-д хүрэхээс өмнө конденсаторыг бүрэн буулгана

3. Хүчтэй хэлхээг туршихаас зайлсхий

4. Эмзэг электрон төхөөрөмжтэй харьцахдаа ESD хамгаалалтыг ашигла

Цахилгаан хангамж, цэнэглэгч, үйлдвэрлэлийн электроникийн доторх том конденсаторууд нь цахилгааныг салгасны дараа ч аюултай хүчдэлийг хадгалж болно.Конденсаторыг цэнэглэх нь цахилгаан цочрол болон эд ангиудыг санамсаргүйгээр гэмтээх эрсдлийг бууруулахад тусалдаг.

Хэлхээний хэмжилт нь үргэлж бүрэн найдвартай байдаггүй, учир нь эргэн тойрон дахь ПХБ-ийн бүрэлдэхүүн хэсгүүд нь худал уншилт үүсгэж болзошгүй юм.Зэрэгцээ резистор, конденсатор, индуктор, хагас дамжуулагчийн зам нь мультиметрийн хэмжилтэд нөлөөлж, төөрөгдүүлсэн үр дүнд хүргэдэг.

Илүү нарийвчлалтай алдааг олж засварлахын тулд туршилтын явцад эд ангиудыг тусгаарлахын тулд диодын нэг талыг ихэвчлэн ПХБ-аас өргөж авдаг.

Урагш хазайсан тест

Мультиметрийг диодын туршилтын горимд тохируулна уу.Улаан датчикийг анод, хар датчикийг катодтой холбоно.Эрүүл диод нь ихэвчлэн Schottky диодын хувьд 0.2V-0.4V, цахиурын диодын хувьд 0.6V-0.7V-ийн шууд хүчдэлийн уналтыг харуулдаг.Эдгээр уншилтууд нь дамжуулах явцад диодын шууд хүчдэлийн уналтыг илэрхийлдэг.Schottky диод дахь шууд хүчдэлийг багасгах нь үр ашгийг дээшлүүлэх, өндөр давтамжийн хэлхээнд дулаан үүсэхийг багасгахад тусалдаг.

Урвуу хэвийсэн туршилт

Хар датчикийг анод, улаан датчикийг катодтой холбож мультиметрийн датчикуудыг эргүүлнэ.Эрүүл диод нь урвуу гүйдлийн урсгалыг хаах ёстой.Мультиметр нь ихэвчлэн OL (Нээлттэй давталт) эсвэл маш өндөр эсэргүүцлийг харуулдаг.Хэрэв хэмжигдэхүйц гүйдэл урвуу хазайлтаар урсдаг бол диод нь алдагдал, уулзварын эвдрэл, дулааны эвдрэлээс болж зовж шаналж болно.Ашиглалтын температур өндөр байх үед урвуу гоожих асуудал ихэвчлэн хүндэрдэг.

Нийтлэг бүтэлгүйтлийн үзүүлэлтүүд

Шинж тэмдэг	Боломжит шалтгаан
0V хоёулаа чиглэл	Богино холболттой диод
OL хоёулаа чиглэл	Нээлттэй диод
Тогтворгүй уншилтууд	Дулааны гэмтэл эсвэл гоожих

Богино холболттой диодууд Энэ нь ихэвчлэн цахилгааны хэт ачаалал, урвуу туйлшрал, хэт халалт, хэт халалтаас болж үүсдэг.Нээлттэй диод эвдрэл нь холболтын утас гэмтэх, хэт их дулааны эргэлт, механик хагарал эсвэл үйлдвэрлэлийн согогоос үүдэлтэй байж болно.Тогтворгүй эсвэл нийцэхгүй Уншилтууд нь дотоод дулааны гэмтэл, гүйдлийн алдагдал, гагнуурын үений хагарал, хагас дамжуулагчийн хэсэгчилсэн эвдрэлийг илтгэнэ.

Өндөр давтамжийн сэлгэн залгах хэлхээ ба тэжээлийн хангамжид алдаатай SMD диодууд нь хэт их дулаан үүсгэх, тогтворгүй гаралтын хүчдэл, сэлгэн залгах дуу чимээ, цэнэглэх үр ашгийг бууруулж, хэлхээний тасалдал зэрэгт хүргэдэг.

Мультиметрийн зөв шалгалт нь алдаатай диодыг хурдан тодорхойлоход тусалдаг ба орчин үеийн цахим системд илүү нарийвчлалтай алдааг олж засварлахад тусалдаг.

SMD диодын нийтлэг алдаа ба ПХБ-ийн дизайны алдаа

Хэдийгээр SMD диодууд нь урт хугацааны найдвартай ажиллагаатай байхаар бүтээгдсэн боловч хэлхээний дизайн, дулааны удирдлага эсвэл ПХБ-ийн зохион байгуулалтын практикийг зөв оновчтой болгохгүй байх үед алдаа гардаг.Диодын олон асуудал нь үйлдвэрлэлийн согогоос биш харин цахилгааны хэт ачаалал, хэт халалт, ПХБ-ийн буруу зохион байгуулалт, цахилгаан гүйдэл (ESD), гагнуурын согог зэрэг дизайнтай холбоотой асуудлуудаас үүдэлтэй байдаг.Эдгээр асуудлууд нь гүйцэтгэлийг бууруулж, эд ангиудын ашиглалтын хугацааг богиносгож, электрон системд урт хугацааны найдвартай байдлыг бий болгодог.

SMD диодын эвдрэлийн нийтлэг механизм болон ПХБ-ийн дизайны алдааг ойлгох нь хэлхээний асуудлын үндсэн шалтгааныг олж тогтооход тусалдаг ба илүү найдвартай хавтангийн дизайныг дэмждэг.Олон тооны эвдрэл нь дулааны зохисгүй зохицуулалт, диодын буруу сонголт, хүчдэлийн хэмжээ хангалтгүй, эд ангиудын буруу байрлал, гагнуурын буруу нөхцлөөс үүдэлтэй.Эдгээр дизайны хүчин зүйлүүд нь хэлхээ нь зөв ажиллаж байгаа мэт харагдаж байсан ч гүйцэтгэлд аажмаар нөлөөлж болно.

SMD диодын нийтлэг гэмтэл ба тэдгээрийн үр нөлөө

Бүтэлгүйтэл Шалтгаан	Нийтлэг Шинж тэмдэг	Магадгүй Үр дүн
Цахилгааны хэт ачаалал	Хэт халалт	Илүүдэл одоогийн гэмтэл
Хэт их халуун	Түлэнхийн тэмдэг	Дулааны гүйлт
ESD өртөлт	Хүчдэлийн хамгаалалт алдагдах	TVS диодын доройтол
ПХБ-ийн уян хатан гэмтэл	Завсарлагатай ажиллагаа	Хагарсан гагнуурын үе
Буруу гагнах	Хүчдэл тогтворгүй байдал	Урвуу гоожиж, тогтворгүй үйл ажиллагаа

Цахилгааны хэт ачаалал нь SMD диодын эвдрэлийн хамгийн түгээмэл шалтгаануудын нэг юм.Энэ нь диод нь нэрлэсэн хүчдэл эсвэл гүйдлийн хязгаараас давж ажиллаж, хэт их дулаан үүсгэж, хагас дамжуулагчийн уулзварыг гэмтээж болзошгүй үед тохиолддог.Тасралтгүй хэт ачаалал нь цахилгааны шинж чанарыг бүрмөсөн доройтуулж, найдвартай байдлыг бууруулдаг.

Зэсийн хязгаарлагдмал талбай нь дулааны тархалтыг хязгаарладаг авсаархан ПХБ загварт дулааны стресс нь өөр нэг гол хүчин зүйл юм.Холболтын температурын өсөлт нь алдагдсан гүйдлийг нэмэгдүүлж, үр ашгийг бууруулж, хөгшрөлтийг хурдасгаж, улмаар дулааны алдагдалд хүргэдэг.

ESD-ийн гэмтэл нь харилцаа холбооны интерфейсийн ойролцоо ашиглагддаг хамгаалалтын диодуудад ихэвчлэн нөлөөлдөг.Түр зуурын үйл явдалд олон удаа өртөх нь төхөөрөмжийн хамгаалалтын чадварыг аажмаар сулруулж, цаг хугацааны явцад үр нөлөөг нь бууруулдаг.

SMD диодын найдвартай байдалд нөлөөлдөг ПХБ дизайны нийтлэг алдаанууд

ПХБ-ийн зохион байгуулалт, дизайны хэд хэдэн дадлага нь бүтэлгүйтлийн эрсдлийг санамсаргүйгээр нэмэгдүүлдэг.

Хэмжээ багатай дулаан дэвсгэр нь диодоос ПХБ руу дулаан дамжуулахыг хязгаарлаж чадна.Хэрэв зэсийн талбайнууд хэтэрхий жижиг бол дулаан нь бүрэлдэхүүн хэсгийн эргэн тойронд хуримтлагдаж, тасралтгүй ажиллах явцад уулзварын температурыг нэмэгдүүлж болно.

TVS диодыг буруу байрлуулах нь хамгаалалтын үр нөлөөг бууруулдаг.Гадны холбогчоос хэт хол байрлуулсан хамгаалалтын төхөөрөмжүүд нь дарангуйлал үүсэхээс өмнө түр зуурын үүсгүүрийг хэлхээний гүнд оруулах боломжийг олгоно.

Өндөр хурдны хэлхээнд удаан Шулуутгагч диод ашиглах нь сэлгэн залгах дуу чимээ, эрчим хүчний алдагдлыг нэмэгдүүлэх, үр ашгийг бууруулах, цахилгаан соронзон хөндлөнгийн нөлөөллийг үүсгэж болзошгүй.Хурдан сэргээгдэх ба Schottky диодууд нь ерөнхийдөө өндөр давтамжийн загварт илүү тохиромжтой байдаг.

Урвуу хүчдэлийн хэмжээ хангалтгүй байх нь найдвартай байдлын асуудал үүсгэдэг.Хүлээгдэж буй ажиллах хүчдэлд хэт ойрхон диодыг сонгох нь хүчдэлийн огцом өсөлт эсвэл гэнэтийн үйл ажиллагааны нөхцөлд тэсвэрлэх чадвар багатай байдаг.

Найдвартай диодын гүйцэтгэл нь дулааны зөв дизайн, хангалттай цахилгаан хязгаар, оновчтой ПХБ зохион байгуулалт, үр дүнтэй хүчдэлийн хамгаалалт, тогтвортой гагнуурын холболтыг хослуулахаас хамаардаг.Жижиг дизайны шийдвэрүүд нь хэлхээний урт хугацааны найдвартай байдал, гүйцэтгэлд гол нөлөө үзүүлдэг.

SMD диодууд ба нүхний диодууд

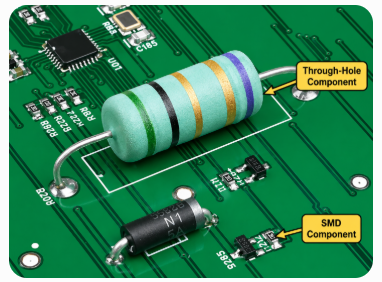

Зураг 6. SMD ба ПХБ дээрх нүхний бүрэлдэхүүн хэсгүүд

SMD диод ба цооногийн диодууд хоёулаа ижил төстэй цахилгаан функцийг гүйцэтгэдэг боловч хэмжээ, үйлдвэрлэлийн арга, дулааны шинж чанар, механик бат бөх чанар, ПХБ-ийн нэгдлээрээ ихээхэн ялгаатай байдаг.

Онцлог	SMD Диодууд	Цоорхой Диодууд
ПХБ-ийн хэмжээ	Компакт	Илүү том
Үйлдвэрлэл	Автоматжуулсан SMT	Гарын авлагын / долгионы гагнуур
Өндөр давтамжийн гүйцэтгэл	Илүү сайн	Доод
Засварлах чадвар	Илүү хэцүү	Илүү хялбар
Дулааны алдагдал	Дунд зэрэг	Өндөр хүчин чадлын хувьд илүү дээр
Нийтлэг хэрэглээ	Зөөврийн электроник	Аж үйлдвэрийн системүүд

SMD диодыг орчин үеийн электроникийн хувьд илүүд үздэг, учир нь тэдгээр нь жижиг хэмжээний ПХБ-ийн зохион байгуулалт, автоматжуулсан масс үйлдвэрлэл, хөнгөн электрон төхөөрөмж, өндөр давтамжийн гүйцэтгэлийг сайжруулдаг.

Тэдний богино цахилгаан замууд нь шимэгчийн индукц ба багтаамжийг багасгахад тусалдаг тул өндөр хурдны сэлгэн залгах хэлхээ, RF холбооны систем, авсаархан цахилгаан хувиргагч, нягт савласан электрон төхөөрөмжүүдэд тохиромжтой.

Гэсэн хэдий ч өндөр хүчин чадалтай систем, хүчтэй гүйдлийн хэрэглээ, хатуу механик орчин, засвар эсвэл солиход хялбар байх шаардлагатай тоног төхөөрөмжид нүхний диодыг илүүд үздэг хэвээр байна.

Цоорхойтой бүрэлдэхүүн хэсгүүд нь ПХБ-д суулгасан утсыг ашигладаг тул том цахилгаан төхөөрөмжүүдэд илүү хүчтэй механик бэхэлгээ, дулааныг илүү сайн зохицуулдаг.

Орчин үеийн электрон төхөөрөмжүүдэд SMD диодууд давамгайлж байна, учир нь авсаархан ПХБ-ийн зохион байгуулалт, автоматжуулсан SMT угсралт нь үйлдвэрлэлийн зардлыг эрс багасгаж, үйлдвэрлэлийн хурдыг нэмэгдүүлдэг.
